Армирование кладки стен

Любая несущая стена воспринимает не только вертикальное давление от перекрытий: температурные деформации, неравномерная осадка основания, боковой ветер, вибрации от транспорта создают растягивающие усилия, с которыми каменная кладка справляется плохо. Именно для компенсации этих усилий применяют армирование — введение в тело кладки металлических или композитных элементов, способных работать на растяжение.

Отказ от армирования там, где оно предусмотрено расчетом, оборачивается трещинами над проемами, горизонтальными разрывами под перекрытиями, расслоением фасадных поясов. Правильно запроектированное армирование кирпичной кладки или кладки из крупноформатных блоков увеличивает прочность конструкции на изгиб в 1,5–3 раза, практически не влияя на стоимость материалов, затраты обычно не превышают 3–5% от бюджета кладочных работ.

Виды армирования

Классификация зависит от расположения усиливающих элементов в кладке. Выбор схемы определяется типом нагрузки, этажностью здания, конструкцией стен. На практике методы часто комбинируют, например, горизонтальное армирование швов дополняют вертикальными стержнями в полостях блоков.

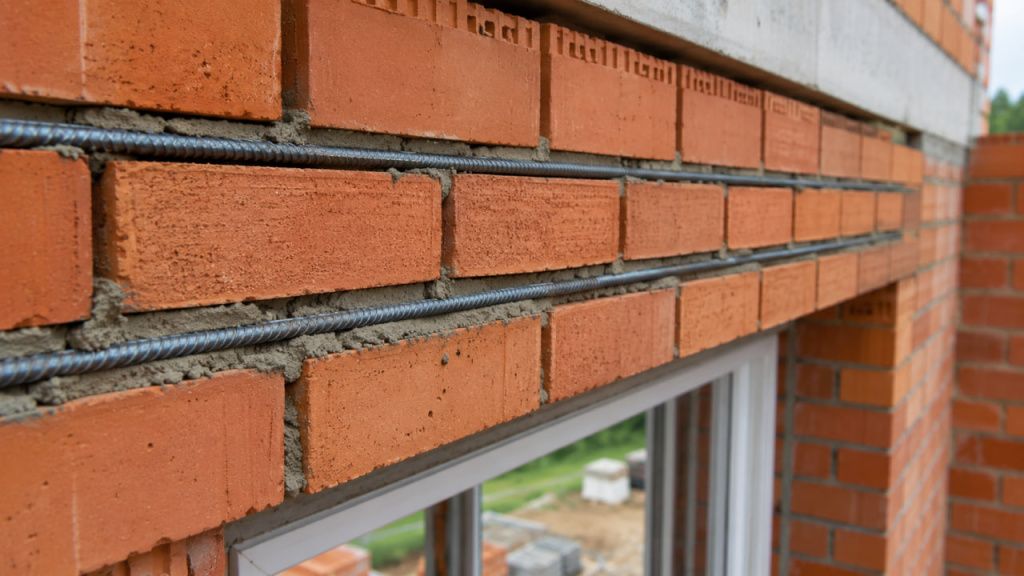

Продольное армирование

Укладка арматуры вдоль стены в горизонтальные швы. Это наиболее распространенная схема для кирпичных стен с проемами, перемычек, простенков. Продольные стержни воспринимают растягивающие усилия над окнами, под перекрытиями, при неравномерной осадке здания.

Обычно усиление выполняют через каждые 3–5 рядов кладки. Для стен толщиной 250–380 мм применяют арматуру диаметром 6–8 мм либо готовые кладочные сетки с ячейкой 50×50 мм.

Поперечное армирование

Такой способ связывает параллельные ряды кладки по толщине стены. Его используют в многослойных стенах, углах, местах примыкания перегородок к несущим конструкциям. Поперечные элементы помогают равномерно распределять нагрузку между слоями.

Чаще всего используют сварные сетки из проволоки диаметром 3–4 мм, которые укладывают через 4–6 рядов кладки.

Вертикальное армирование

Метод предусматривает установку стержней в пустоты блоков либо подготовленные каналы в кирпичной кладке с последующим заполнением раствором или бетоном. Такое усиление необходимо для сейсмических районов, стен подвалов, узких простенков, конструкций с повышенной нагрузкой.

Диаметр вертикальной арматуры обычно составляет 10–16 мм. Шаг установки определяется расчетом и чаще всего находится в пределах 600–1200 мм.

Материалы и инструменты

Качество армирования определяется не только схемой, но точностью подбора материала. Применение несертифицированных сеток или арматуры ненадлежащего класса сводит на нет расчетные показатели. Для малоэтажного строительства набор позиций невелик, однако каждая из них требует осознанного выбора.

Основные позиции для армирования каменных стен:

• Арматура классов А240, А400, Вр-1 (холоднотянутая проволока) — для продольных элементов диаметром 6–12 мм.

• Сетки сварные кладочные из проволоки диаметром 3–6 мм с ячейкой 50×50 или 100×100 мм — для горизонтального армирования швов.

• Базальтопластиковые стержни диаметром 4–8 мм — как альтернатива металлу в зонах с повышенной влажностью или агрессивной средой.

• Цементный раствор М100–М150 (или специальный кладочный), используемый как матрица, фиксирующая арматуру в шве.

• Инструменты: болгарка для резки, молоток-кирка, метр, уровень, шаблоны для контроля шва.

Толщина шва при укладке сетки должна составлять не менее двойного диаметра проволоки плюс 4 мм. На практике для сетки 3 мм шов выдерживают не менее 10 мм. Экономия на толщине раствора приводит к незаполненным участкам под проволокой, что снижает сцепление.

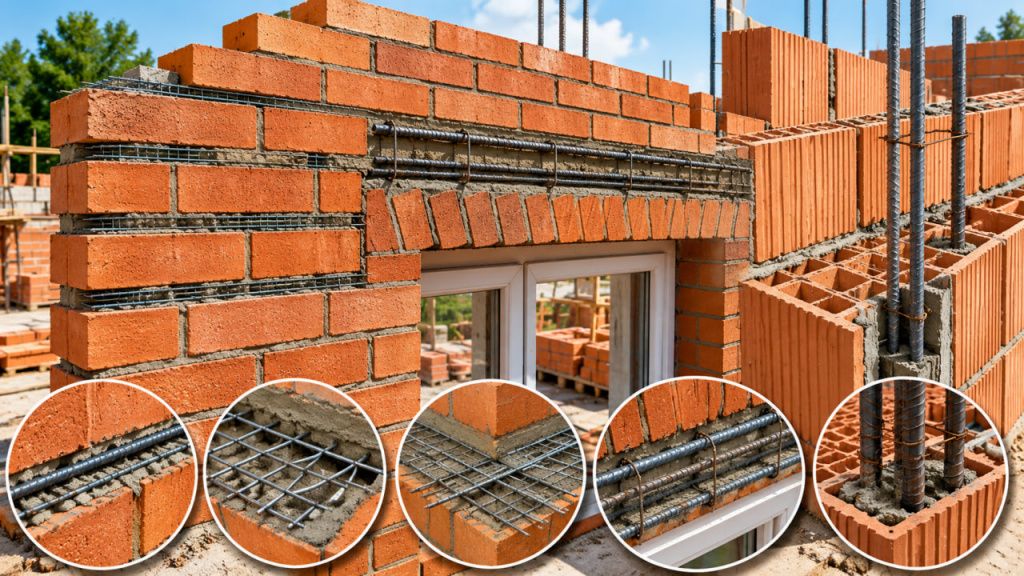

Методы армирования

Метод зависит от конструктивного решения стены, типа применяемых блоков или кирпича, расчетной схемы. Для одной конструкции могут одновременно применяться несколько методов, дополняющих друг друга. Правильно подобранный метод позволяет получить необходимую прочность без избыточного расхода металла.

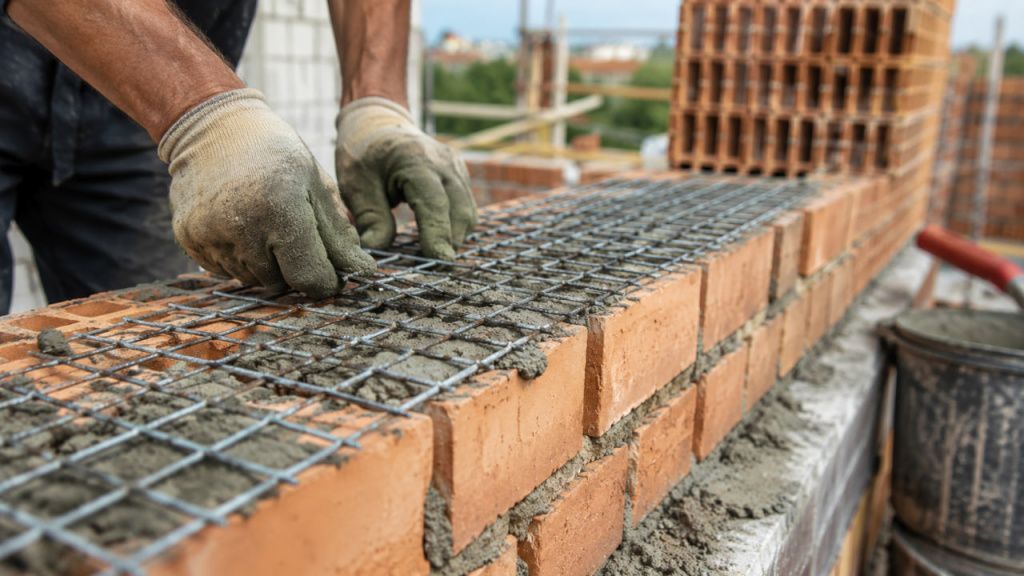

Горизонтальное армирование швов

Наиболее технологичный метод — укладка плоской сетки в горизонтальный шов через заданное число рядов. Для кирпичной кладки нормативный шаг каждые 3–5 рядов; для крупных блоков — по расчету, чаще через 2–3 ряда. Перехлест сеток в углах должен составлять не менее 150 мм, в прямых участках — не менее 200 мм.

Перед укладкой сетки раствор должен быть нанесен равномерным слоем без пустот, затем сетку прижимают, после — наносят второй слой раствора и укладывают следующий ряд кладки. При использовании тонкошовного клея для газоблоков сетку заменяют базальтовыми стержнями диаметром 4–6 мм, утапливаемыми в слой клея.

Вертикальное армирование полостей

Для пустотелых блоков (керамоблок, вибропрессованный блок) вертикальные стержни пропускают через сквозные пустоты по всей высоте стены — от фундамента до пояса перекрытия. Полости заливают бетоном класса В15–В20 слоями по 600–800 мм с вибрированием или штыкованием. Этот метод критичен для угловых стен в сейсмических зонах, подвальных конструкций, а также при точечных нагрузках от балок, лестничных маршей.

Армирование стен с проемами

Зоны над оконными дверными проемами — концентраторы растягивающих усилий. Над каждым проемом устраивают армированные перемычки. Для кирпичной кладки применяют рядовые перемычки из 3–5 продольных стержней диаметром 10–12 мм с заведением за грань проема на 200–250 мм. Высота зоны армирования — не менее 1/4 пролета проема, но минимум 3 ряда кладки.

Простенки шириной до 640 мм при высоте более 1,5 м требуют обязательного вертикального усиления вне зависимости от сейсмики: боковые нагрузки от ветра способны вызвать потерю устойчивости тонкого простенка даже при нормальной осадке.

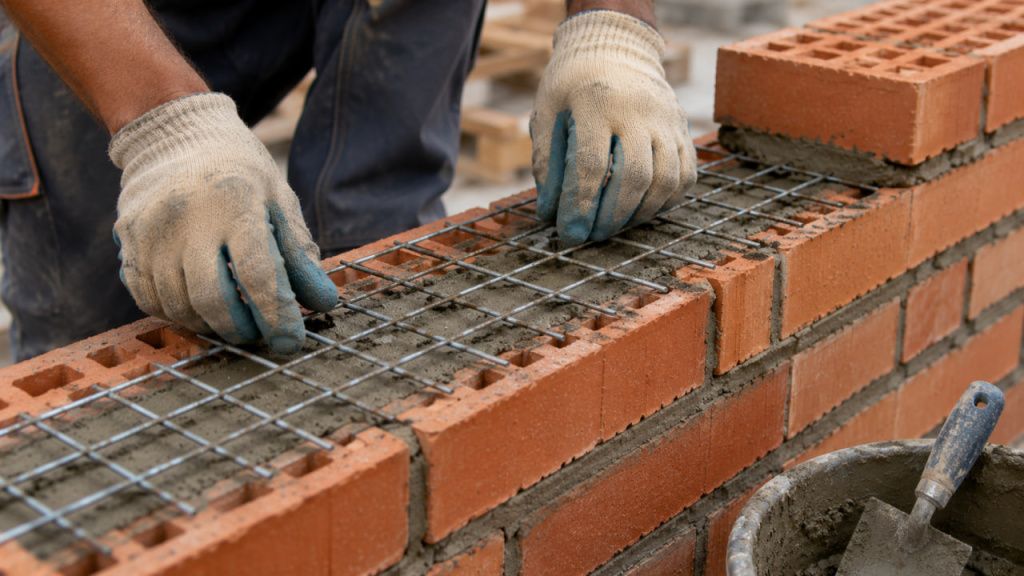

Технология армирования

Грамотное проектирование не дает результата, если нарушена технология производства работ. Большинство дефектов — незаполненные швы, неправильный перехлест, отсутствие защитного слоя — возникает именно на этапе кладки, а не при проектировании. Пошаговая схема ниже основана на требованиях ГОСТ 28013 по растворам и СП 15.13330 по каменным конструкциям.

Последовательность операций при горизонтальном усилении швов:

• Подготовка основания: очистка предыдущего ряда от пыли, увлажнение кирпича или блока при необходимости.

• Нанесение первого слоя раствора толщиной 4–6 мм без пустот по всей ширине кладки.

• Укладка сетки: элемент должен лежать в плоскости стены без перегибов, перехлест в углах не менее 150 мм.

• Нанесение второго слоя раствора поверх сетки до суммарной толщины шва 10–12 мм.

• Укладка следующего ряда: кирпич или блок вдавливают равномерно, обеспечивая заполнение вертикального шва.

• Контроль: выход сетки за лицевую грань не допускается — это путь для воды к металлу.

По завершении каждого армированного пояса проверяют положение арматуры относительно оси шва. Смещение более 5 мм от центра шва недопустимо — элемент работает в зоне слабого сцепления, и расчетная прочность не достигается.

Нормативы и правила

Технические решения по армированию кладки регламентированы несколькими действующими документами. Их соблюдение обязательно не только при государственной экспертизе, но для обеспечения фактической безопасности конструкции. Расчет по нормам гарантирует, что заложенный материал действительно воспримет проектную нагрузку.

Основной документ — СП 15.13330.2020 «Каменные конструкции» (актуализированная редакция СНиП II-22-81). Содержит требования к минимальному армированию по рядам, диаметрам, классам арматуры, защитному слою раствора. Для расчета армированной кладки применяют также ГОСТ Р 58766 (нагрузки) и ГОСТ 5781 (горячекатаная арматура).

Таблица минимального армирования горизонтальных швов по СП 15.13330:

Защитный слой раствора — не менее 10 мм от поверхности стены до ближайшего элемента арматуры. Для наружных стен с прямым контактом осадков норматив увеличивают до 15 мм.

Типичные ошибки

Наиболее часто встречающиеся нарушения при армировании каменных стен:

• Укладка сетки без предварительного нанесения раствора — арматура лежит на сухом кирпичном основании, сцепление отсутствует.

• Выход проволоки за лицевую плоскость стены — прямой путь коррозии к металлу.

• Перехлест менее 150 мм в угловых зонах — нарушение непрерывности силовой схемы.

• Применение сеток без документов о качестве — риск занижения фактических характеристик.

• Пропуск армированных поясов при выборке для прокладки коммуникаций без последующего восстановления.

Каждое из перечисленных нарушений снижает фактическую прочность армированной кладки ниже расчетной. При обнаружении нарушений в ходе надзора их устраняют вскрытием участка — переложить фрагмент стены дешевле, чем ремонтировать трещину через несколько лет эксплуатации.

Практические советы

Практика показывает, что большинство проблем возникает не из-за ошибок в проекте, а вследствие нарушения технологии хранения материалов или выполнения работ.

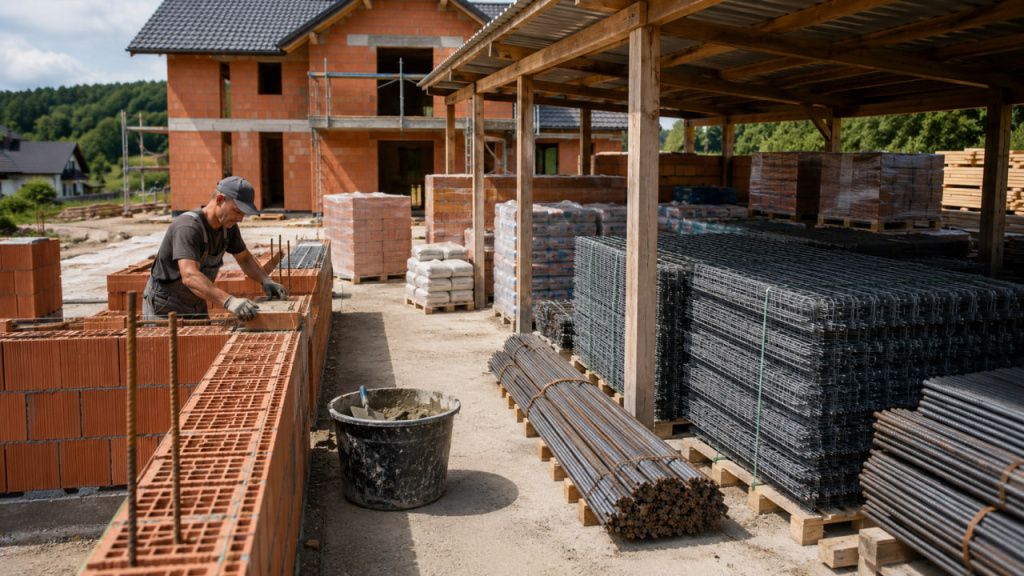

Хранение и подготовка материалов

Металлические сетки рекомендуется хранить на поддонах под навесом, защищая от постоянного контакта с влагой. Небольшой поверхностный налет ржавчины обычно не влияет на качество кладки, однако изделия с глубокой коррозией использовать не стоит.

Базальтовые стержни следует хранить в заводской упаковке, избегая длительного воздействия солнечных лучей. Перед монтажом желательно проверить их на наличие повреждений и деформаций.

Работа с раствором

Для армированных швов используют качественный кладочный раствор без агрессивных добавок, способных ускорять коррозию металла. Готовую смесь желательно вырабатывать в течение нескольких часов после приготовления.

При укладке газобетона применяют специальные клеевые составы. Если проект предусматривает армирование, под усиливающие элементы заранее выполняют штробы в поверхности блоков.

Рекомендации по долговечности

Срок службы армированной кладки во многом зависит от защиты усиливающих элементов от влаги. Для наружных стен важно соблюдать толщину защитного слоя раствора, использовать качественные материалы, а также своевременно выполнять отделку фасада.

При строительстве в районах с повышенной влажностью или агрессивной средой рекомендуется применять оцинкованную либо композитную арматуру. Такой подход помогает сохранить надежность конструкции на протяжении всего расчетного срока эксплуатации.

Армирование повышает надежность кладки, снижает риск появления трещин, помогает стенам воспринимать расчетные нагрузки. Выбор схемы зависит от типа материала, этажности здания и климатических условий.

Для большинства частных домов достаточно горизонтального усиления швов сеткой через несколько рядов кладки. В зонах проемов, длинных участках стен или конструкциях с повышенной нагрузкой дополнительно используют вертикальные стержни.
